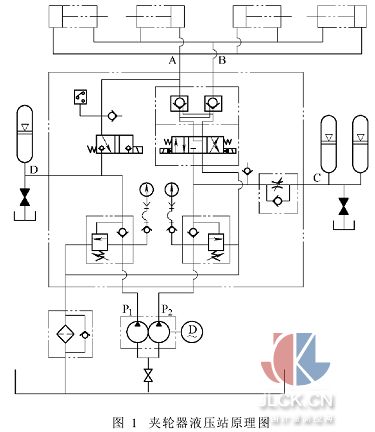

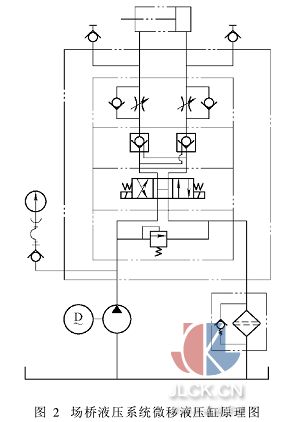

引言 節能是液壓技術面臨的新課題之一,產品在如何滿足具有適宜的性能價格比、不提高綜合運行成本的前提下達到最大的節能效果,是一個值得探討的領域。我們將節能理念應用于液壓系統設計中,采用了一些有效的節能方案,取得了較為滿意的效果。 1問題描述 造成液壓系統效率低的根本原因是功率不匹配,即系統的輸出壓力ps、輸出流量Qs與執行元件所需的壓力pL、流量QL不匹配。當流量不匹配,Qs> QL時,則產生溢流損失;當壓力不匹配,ps>pL時,則產生壓力損失。因此提高液壓系統效率的基本途徑,是使系統的輸入功率與執行元件的輸出功率相匹配,功率匹配程度愈高,系統效率愈高。 2節能的基本實現途徑 2·1合理泄荷 2·1·1應用卸荷閥的控制回路 如圖1,夾輪器液壓系統原理圖。 根據翻車機卸車線對夾輪器執行機構的控制要求,當整條卸車線正常工作時,夾輪器裝置一直維持在高壓夾緊狀態,此時,系統需不斷補充高壓油以補充泄漏,若采用常規控制方法勢必引起大量的功率損耗,造成系統發熱及能量浪費。
根據這樣的工作特點,我們可在雙聯泵的壓力油出口處設置卸荷閥和蓄能器。由卸荷閥的自身性能我們知道,當出口壓力達到其設定值時,就會使由P到T的油路導通,低壓卸荷。夾輪器夾緊時,電液換向閥帶電,雙聯泵與蓄能器一起向液壓缸供油,當液壓缸帶動執行機構夾緊車輪時, A口壓力升高使大泵出口處卸荷閥的單向閥鎖閉,此時大泵低壓卸荷,只有小泵單獨供油(小泵出口處卸荷閥的設定值要高于大泵),至壓力繼電器設定壓力時,繼電器發訊,電磁球閥和電液換向閥同時斷電,實現夾輪保壓功能。 這樣不僅降低了功率損耗,減少了系統的發熱,還將有效延長泵和電機的使用壽命。 2·1·2應用換向閥的卸荷回路 如圖2,場橋液壓系統微移液壓缸原理圖。 該液壓控制回路選用的是H型機能的三位換向閥,當該液壓缸執行微移動作時,電磁換向閥帶電,壓力油進入液壓缸有桿腔或無桿腔,動作到位后,檢測信號將控制電磁換向閥斷電,液控單向閥保壓,同時泵就可以通過換向閥的中位卸荷。 采用具有中位卸荷機能的三位換向閥使液壓泵卸荷的這種方法簡單、可靠,除H型機能外, M、K型機能也可以達到中位卸荷功能,這種方法適用于低壓、小流量的液壓系統;應用于高壓、大流量系統時,為使泵在卸荷時仍能提供一定的控制油壓(2~3bar),可在泵的出口處(或回油路上)增設一單向閥(或背壓閥),但這將同時使泵的卸荷壓力增加。 另外,還可以采用二位二通閥的卸荷回路,這種卸荷回路,二位二通閥的規格必須與泵的額定流量相適應,因此這種卸荷方式不適用于大流量的場合,且換向時會產生液壓沖擊,通常用于泵的額定流量小于63L/min的液壓系統。

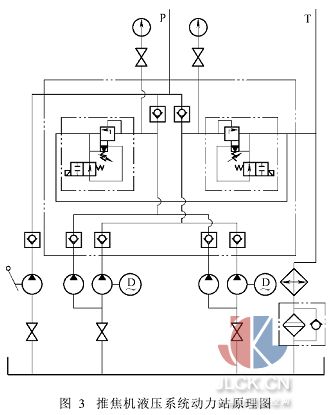

2·2合理選擇動力源類型 2·2·1應用多級泵的供油回路 如圖3,焦?fàn)t設備中推焦機液壓系統動力源部分。 通過分析系統的各種實際功能要求,從節能的角度我們選用了兩個雙聯泵(流量一大一小)。兩個雙聯泵通過壓力油出口處的溢流閥可以調定出相同或者不同的工作壓力,選用不同的組合方式就可以得到三種不同的系統流量值。當使用大流量(小流量)的泵時,小流量(大流量)的泵就可以通過溢流閥低壓卸荷。因此,合理選擇動力源類型,能找到更多的節能途徑。這種回路功率利用合理,效率較高。

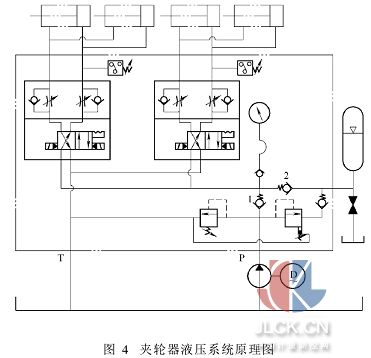

2·2·2應用容積調速回路和聯合調速回路 利用改變變量泵或變量液壓馬達的排量來調節執行元件運動速度的回路,稱為容積調速回路。這種調速回路無溢流損失和節流損失,故效率高、發熱少,適用于高壓大流量、大功率設備的液壓系統。 聯合調速回路無溢流損失,其效率比節流調速回路高。在采用聯合調速方式中,應區別不同情況而選用不同方案:對于進給速度要求隨負載的增加而減少的工況,宜采用限壓式變量泵節流調速回路;對于在負載變化的情況下進給速度要求恒定的工況,宜采用穩流式變量泵節流調速回路;對于在負載變化的情況下,供油壓力要求恒定的工況,宜采用恒壓變量泵節流調速回路。 2·3蓄能器的合理應用 2·3·1應用蓄能器作輔助動力源 如圖4為我公司為秦皇島設計的夾輪器液壓系統原理圖。 工作開始時,恒壓變量泵啟動,當壓力達到順序閥的設定值,順序閥打開給蓄能器充油,當充油壓力達到泵的調定值時,泵處于恒壓卸荷狀態,蓄能器充油完成。 夾緊動作執行時,蓄能器通過單向閥2與泵一起向液壓缸供油,滿足液壓缸快速夾緊的動作要求,夾緊到位,單向閥1封住保壓,壓力繼電器發出聯鎖信號,可以執行本工作周期的下一步動作。 這種控制思路可應用于總的工作時間較短的間歇工作系統或在一個工作循環內速度差別很大的系統。使用蓄能器作輔助動力源可降低泵的功率,提高效率,降低溫升,節省能源,故系統設計時,只需按平均流量選用泵,從而使泵的選用和功率利用更合理。
2·3·2利用蓄能器回收能量 簡單的說就是利用液壓泵與蓄能器共同組成具有壓力-能量轉換的裝置,蓄能器將運動部件的動能和下落質量的位能以壓力能的形式回收和利用,從而減小系統能量損失和由此引起的發熱。 例如,在電梯液壓控制系統中,電梯下行時,轎廂的勢能和動能通過壓力-能量轉換裝置將壓力能存儲到蓄能器中,這樣電梯上行時,蓄能器就可以利用存儲的能量為主回路電機軸提供附加動力。 又如,為了防止行走車輛在頻繁制動中將動能全部經制動器轉化為熱能,可在車輛行走系的機械傳動鏈中加入蓄能器,將動能以壓力能的形式回收利用。這樣不僅降低了液壓系統的裝機功率,在減少能量損失上也具有現實意義。 2·4元件選型的影響 在液壓元件的選型上,應盡量選用那些效率高、能耗低的。選用效率高的變量泵,根據負載的需要改變壓力,可節約能源的損耗;選用集成閥可以減小管路的壓力損失;還可以通過選用壓降小、可連續控制的比例閥等達到降低能耗的目的。 另外,各類控制元件應根據其在系統中相應位置可能出現的最大壓力和流量來確定其規格,不宜過大或過小。對于系統管路,應盡量縮短管長,減小彎曲,彎曲處的角度不宜過小(通常應≥90°);應根據管道類型合理選擇管中流速,管路系統應盡量采用集成化方式進行連接。設計方案中還應注意優化管路系統,在滿足功能要求的前提下,力求系統簡單可靠,避免冗余的元件和油路,以達到節能效果。 3結論 傳統液壓系統的設計主要考慮系統的工作能力、可靠性及成本,不太注意系統的效率,致使系統的效率大多維持在50%左右,造成能量損耗過大,因此就存在極大的節能空間。 節能主要是通過降低能量損耗來實現的,液壓系統的能量損耗主要包括各種不作用于執行器的壓力損耗、流量損耗和原動機損耗等。因此,設計液壓系統時必須多途徑地考慮降低系統的功率損失。 摘自：中國計量測控網
|
