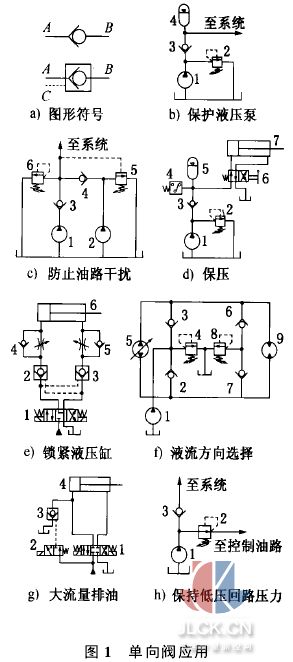

單向閥是液壓系統方向控制閥中的一類,其主要作用是限制油液只能向一個方向流動,不能向反方向流動。單向閥結構和工作原理都比較簡單,但卻是液壓系統中應用最多的元件之一,正確選擇、合理應用單向閥不僅可以滿足液壓系統不同應用場合的多種功能要求,而且還可使液壓系統設計簡化。本文介紹單向閥在實際液壓系統中的典型應用和使用注意事項。 1單向閥的分類及特性 單向閥按其結構特點不同,一般分為普通單向閥和液控單向閥兩類。普通單向閥的圖形符號如圖1a上所示,其功能是只允許油液向一個方向流動(從A到B),而不允許反向(從B到A)流動;液控單向閥的圖形符號如圖1a下所示,其功能是允許油液在一個方向流動(從A到B),而反向流動(從B到A)必須通過控制油(C)來實現。 對單向閥的性能要求主要有:當油液通過單向閥流動時阻力要小,也就是壓力損失要小;而當油液反向流入時,閥口的密封性要好,無泄漏;工作時不應有振動、沖擊和噪聲。 2單向閥的應用 1)保護液壓泵 如圖1b所示,單向閥3安裝在液壓泵1的出口,可防止系統壓力突然升高(如蓄能器4釋壓等)反向傳給液壓泵,避免泵反轉或損壞,起保護液壓泵的作用。 2)防止油路干擾 如圖1c所示的雙泵供油系統,當系統壓力低時,泵1和泵2輸出的油匯合,共同向系統供油,滿足系統大流量的需要;當系統壓力高于卸荷閥5的設定壓力時,低壓泵2卸載,只有高壓泵1向系統供油,此時,單向閥4把高壓油路和低壓油路隔開,不互相影響。 3)保壓
如圖1d所示,液壓缸7外伸工作時,蓄能器5充液儲蓄高壓油,當壓力達到壓力繼電器4的設定值時,液壓泵1停機,而蓄能器5和單向閥3則可保持系統壓力。由于蓄能器5補償泄漏的作用,系統保壓而使液壓泵1可停機,從而達到節能的目的。 4)閉鎖液壓缸 如圖1e所示,當換向閥1處于中位時,液控單向閥2、3閉鎖液壓缸6兩腔的油液,使液壓缸停留并且在外力作用下也不能竄動,液控單向閥起液壓缸鎖緊的作用。液控單向閥的這種閉鎖功能也常常應用在具有重力負載的平衡回路中,用液控單向閥使立式液壓缸活塞在任意位置懸停,從而可防止立式液壓缸與垂直運動的工作部件由于自重而自行下落。 5)作旁路閥 如圖1e所示,單向節流閥4、5均由單向閥與節流閥組合而成,液壓缸進油時,由于單向閥的阻力遠比節流閥小,所以液流經旁路單向閥流入液壓缸;而液壓缸回油時,因單向閥關閉,液流經節流閥流出,從而實現液壓缸6的回油節流調速。作旁路閥的單向閥通常還有單向順序閥、單向減壓閥等;此外,單向閥還可與過濾器并聯旁路,當濾芯堵塞后,單向閥開啟(開啟壓力由濾芯堵塞的壓差決定),從而保護濾芯不損壞。 6)作液流方向選擇 如圖1f所示雙向閉式回路,當泵5正轉或反轉時,單向閥2、3組成的補油選擇油路均可保證補油泵1向閉式回路正常補油;在正轉或反轉過程中,當系統高壓管路的壓力超過安全閥8的設定值時,單向閥6、7組成的安全保護油路可使高壓管路的油通過安全閥8溢流,從而可防止系統高壓管路因超壓而損壞。 7)作大流量排油 如圖1g所示的回路,液壓缸4兩腔的有效工作面積相差很大,在活塞縮回時,液壓缸無桿腔的排油流量比較大,而此時換向閥1的通徑又小時,會產生節流作用,限制活塞的縮回速度;若在活塞縮回的過程中,控制油路通過換向閥2作用在液控單向閥3上,使大通徑的液控單向閥3也打開排油,則可減小液壓缸的排油阻力,從而可有效提高活塞的回程速度。 8)作背壓閥 把普通單向閥安裝在液壓缸的回油管路中,使液壓缸的回油腔中保持一定的壓力,這樣可以增加液壓缸運動的平穩性,減小液壓缸的爬行和前沖現象。由于背壓壓力一般要求0·2~0·6 MPa,因此,作背壓閥的單向閥應換上較硬的彈簧。 9)保持低壓回路壓力 如圖1h所示,單向閥3出口接主系統,進油口與控制油路相接,當主系統空載或回油時,利用單向閥的背壓作用,經減壓閥2將使控制油路仍能保持一個較低的控制壓力。 10)用于系統回油路 在液壓系統的回油路上安裝普通單向閥,可防止系統停機后管路中的油液流回油箱而使油溢出油箱,這對一些油箱比較小的液壓系統顯得更為重要。同時,在系統檢修時,回油路上的單向閥還可防止因管路拆開油箱中的油液經回油路外流,避免虹吸現象的發生。 3使用注意事項 (1)正常工作時,單向閥的工作壓力要低于單向閥的額定工作壓力;通過單向閥的流量要在其通徑允許的額定流量范圍之內,并且應不產生較大的壓力損失。 (2)單向閥的開啟壓力在滿足系統功能要求的情況下應盡量低,以減小壓力損失;而作背壓功能的單向閥,其開啟壓力較高,通常由背壓值確定。 (3)對于普通單向閥,安裝時要認清進、出油口的方向,否則會影響液壓系統的正常工作。特別是單向閥用在泵的出口,如反向安裝可能損壞泵或燒壞電機。 (4)對于液控單向閥,應注意控制壓力是否滿足反向開啟的要求。如果液控單向閥的控制引自主系統時,則要分析主系統壓力的變化對控制油路壓力的影響,以免出現液控單向閥的誤動作。 (5)應合理選用內泄式和外泄式液控單向閥。對于內泄式液控單向閥來說,當反向油出口壓力超過一定值時,液控部分將失去控制作用,在這種情況下,應改用外部泄油的液控單向閥。 摘自：中國計量測控網
|
