隨著科學的發展,現代醫療的重心由原來的治療為主轉為預防和提高身體素質,而遠程醫療、社區護理正是解決這一問題的有效辦法。遠程心電血壓監護擴大了心臟疾病監護的應用范圍,對于監測醫院普通檢查不易發現的突發性心臟疾病,有獨特的優勢,并很適合在家庭和社區醫院對老人和行動不便的患者進行監測[1]。 已有的一些監護儀系統和血壓檢測系統,采用個人電腦或是工控機作為波形顯示和數據處理的控制器,它們體積大,不易攜帶[2]。一些檢測系統直接采用單片機做處理器的監護系統,功能較為單一,數據存儲量小,使用不是很方便[3]。遠程通訊技術、微處理器技術和電子技術的發展為醫療保健技術提供了新的平臺。其中掌上電腦以其體小,功能強,交互性好的特點得到了越來越多的普及。例如,美國George W ashing2ton大學研制的基于Paml型掌上電腦的心電記錄儀,可以記錄三導心電數據,在掌上電腦上實時顯示心電圖[4]。Newl an[5]等開發了使用無線PDA作為心電發送工具的心電監護儀器。2002年,第三軍醫大學研制了與掌上電腦結合的具有遠程傳輸能力的新型血壓Holter[6]。使用掌上電腦來監測生理參數的方法,國外正在逐漸普及,而國內此方面的研究剛起步,本文在此方面做了有益的嘗試。 本系統采用掌上電腦為平臺,配以心電采集卡,組成心電血壓采集系統。它有體積小,功能多,操作方便的特點,可以方便地在日常使用。這對擴大心電血壓監護手段,拓展心電血壓監護的范圍做了進一步的探索。 系統組成 本系統由前端采集卡和掌上電腦組成。采集卡通過RS232串行口與掌上電腦通訊。掌上電腦通過M odem撥號上網與遠程醫療中心通訊。 普通的心電血壓采集模塊體積大、功耗高,不適合與掌上電腦連接[7,8]。本系統為了提高實用性,設計了心電血壓采集卡,集成了兩路心電信號的采集和血壓數據的采集功能。充分利用掌上電腦其人機界面友好,連網功能強的特點。整個系統便攜性好,功能多,使用方便。 本系統所實現的樣機,使用的是聯想公司的天璣5000掌上電腦。該種機型為掌上電腦的普及類型,具有廣泛的兼容性。聯想天璣5000掌上電腦采用IntelStrongARM206MHz32位低功耗精簡指令微處理器,具有16M b隨機存儲器(RAM ),32M b只讀存儲器(ROM ),240×320分辨率12Bit增強色觸摸手寫輸入屏。掌上電腦內置揚聲器,有CF卡插槽可外接W INWARD56K M odem,并有RS232串行口和手寫輸入筆。如圖1所示,采集卡通過RS232串行口與掌上電腦連接,掌上電腦可以通過調制解調器撥號上網與在互聯網上的遠程醫療服務中心通訊。
心電血壓采集部分 系統將心電接收、血壓接收、心電血壓發送3部分集成于一塊采集卡(圖2)。采集卡集成了兩路心電放大電路。每一路心電放大電路包括信號放大、整形、濾波電路,并經過模數轉換輸入到單片機,由單片機對數據進行處理。本系統中的血壓測量采用日本松下電工的EW274腕式血壓計,可以方便的測量使用者血壓和心率。系統設計了接口電路可以將血壓計中的數據發送到采集卡單片機中。采集卡中用單片機控制心電信號和血壓數據采集,處理后經RS232串行口向掌上電腦發送。我們?yōu)椴杉ㄔO(shè)計了電源管理系統,采用鋰電池為采集卡供電,并配有鋰電池充電電路。心電信號采集電路研究證明,結合標準十二導聯心電圖及臨床觀察來選擇最佳監測導聯,對動態心電圖報告的可信性十分重要。監護儀現多采用雙極胸導或三極胸導。多導聯的選擇可以幫助更好檢測不同的心臟疾病。例如, M V5和M V6導聯對分析P波、QRS波和S2T波、T波的異常波形很有利。M V1導聯主要用于很少涉及到S2T段、T波改變的心臟節律的分析。本系統采用了雙導的采集心電數據,可以反映心臟額面和橫面上的心電變化,從而可以更好的反映使用者心電的活動情況,對心肌梗死和早搏進行更為準確的定位診斷[7]。

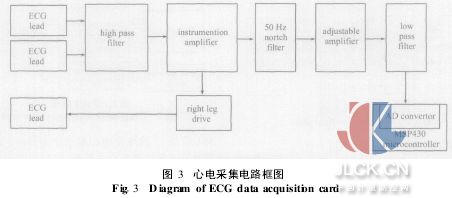

針對心電信號的特點,經過試驗比較,我們采用的前置放大電路,針對常用的前置放大電路[8] 進行了改進。主要是將高通濾波部分提前,以更有效地去除電極產生的直流極化電壓,使第一級放大電路的增益得以提高,從而提高了整個前置放大電路的共模抑制比。前置放大器采用INA128精密的儀表放大器。針對在不同電磁場環境下50Hz干擾有時會比較嚴重的情況,在電路中采用50Hz陷波器,對干擾噪聲有很好的濾除作用。系統用數字電位器MAX5460控制心電信號放大系數,使不同幅值的心電信號可以放大到相似的水平,可以充分利用12BitA /D轉換器的精度。低通抗混疊濾波器可將高頻干擾濾除,以便于心電信號的A /D轉換后對心電信號的分析。M SP430單片機的A /D轉換器,可達12Bit精度,完全滿足心電數據采集的需要,無需外接A /D轉換芯片(圖3)。這些改進都改善了心電信號采集電路的性能,簡化了電路,減小了系統的體積。 血壓數據讀取電路本系統中的血壓測量采用日本松下電工的EW274腕式血壓計,它使用2節5號電池供電,當用戶觸發按鈕后,血壓計將自動充氣至一固定袖帶氣壓,而后漸放氣,并在此過程中檢測出被試者的收縮壓、舒張壓和心率。記錄結果可存于血壓計內,并同時記錄下測量的日期和時間。本系統設計了接口電路,用ml393電壓比較器將血壓計電平轉換到TTL電平,可以從腕式血壓計內快速采集數據,其原理可參見張鵬鵬等人為血壓監護系統設計的松下腕式血壓計的。 電池供電部分考慮到掌上電腦耗電量較大,所以心電采集裝置不再以掌上電腦串口作為電源,而是設計鋰電池電壓轉換和充電電路。本系統采用的鋰電池體積小,容量較大(200mA時),可提供3.6V電壓,完全可以滿足需要。電路采用MAX1675作為直流電壓轉換芯片,產生+3.3V電壓,用MAX828直流轉換電荷泵產生23.3V電壓,供采集卡電路使用。系統采用MAX1879組成鋰電池充電電路,可以保證使用者隨時為心電采集卡充電,方便易用。整個電路工作時耗電量為25mA,采用鋰電池供電后,可以連續工作8h。 經設計和試驗,采集卡可滿足體積小巧(85mm×50mm×22mm )和長時間工作的要求。 采集電路的控制部分 本系統采用掌上電腦觸摸屏上顯示用戶界面,用戶在掌上電腦觸摸屏上點擊按鍵,控制心電數據采集和血壓數據采集。為配合掌上電腦控制,采集卡用M SP430單片機作為控制芯片,采用嵌入式C語言編寫了控制程序,實現數據實時采集和傳送。 單片機工作原理采集卡使用的M SP430F149單片機是TI公司最近推出的超低功耗微控制器。它采用馮·諾依曼結構與RISC精簡指令集相結合,內置60kb Flash程序/數據存儲器,2kb RAM,可利用JTAG接口在線編程調試。它還集成了部分外部模塊,包括2個定時器、2個UART/SPI可選串行接口、1個12位精度A /D轉換模塊和1個看門狗模塊。它內置了高頻率的DCO振蕩器,可以在外接32.768kHz低頻鐘表晶振的情況下保持高達5MHz的處理速度(圖4)。
本系統中采用外接低頻時鐘源和內部定時器A配置,可以很方便地實現200Hz的A /D采樣速度,同時降低了功耗。M SP430F149單片機有6×8個通用I/O口(P1~P6),本系統通過用軟件模擬接口時序,實現對數字電位器的控制,可以實調整心電放大倍數。單片機集成兩路UART/SPI可選串行接口。本系統中采用單片機的異步通信方式,用異步串行口1(UART1)實現了單片機與掌上電腦的全雙工串行通信[10]。心電采集程序M SP430單片機內置12Bit精度的A /D轉換模塊ADC12,它有高速、通用的特點。ADC12的采樣時序可以通過軟件來控制。

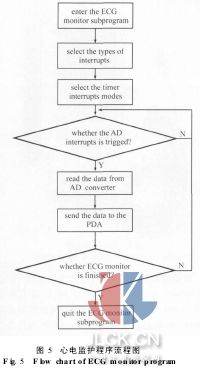

本系統中采用M SP430的定時器A作為時鐘信號源,用定時器中斷設置200Hz采樣率。每當定時器A的中斷到達時,從采集電路讀取心電數據,進行A /D轉換,并讀取轉換后的數據。 M SP430的A /D轉換有多種工作方式。本系統使用M SP430A /D轉換的通道1和通道2采集心電模擬信號。在心電單導聯監護時,采用單通道重復轉換工作方式,連續讀取一路數據。在心電雙導聯監護時,采用序列通道重復轉換方式,循環讀取兩路數據。
單片機電源管理M SP430單片機為滿足低功耗的要求的進行了特殊的設計。它可選擇低頻時鐘源、高頻鐘源和數控振蕩3個時鐘發生器,分別作為時鐘源產生主時鐘、輔助時鐘和子時鐘3個不同頻率的時鐘信號,分別為高速信號處理或低功耗需求提供相應工作方式。實際使用時,M SP430設有多種工作模式,可以通過禁止M SP430CPU和關閉、切換工作模塊的時鐘,進入低功耗模式。而M SP430單片機獨特的中斷喚醒設計,可以在有外部事件觸發時將CPU從各種低功耗模式中喚醒,并選擇單片機正常工作的時鐘,使單片機進入正?；顒?dòng)模式。我們充分利用了M SP430單片機的上述特性進行了設計。在心電血壓監護儀記錄過程中,絕大部分時間使單片機處于空閑等待狀態,讓CPU處于休眠低功耗狀態。開始測量時利用串行通訊中斷喚醒CPU,再選擇正常工作時鐘,啟動各功能模塊進行監護。采集卡接口采集卡使用RS232串口與掌上電腦通訊,實現數據的傳輸并接收相應的控制命令。本系統使用M SP430單片機的異步串行通訊口進行數據發送和接收,并采用了MAX2IM3221芯片進行電平轉換,將單片機邏輯電平轉換為RS232電平。異步串行通訊口采用9 600bts的速度,達到了實時顯示和處理數據的目標。 心電血壓數據的顯示和傳輸 掌上電腦通過RS232串行口接收心電血壓數據,顯示心電波形,血壓數據,并用液晶屏與用戶交互,通過RS232串行口向單片機發出指令,與單片機配合,控制采集電路的工作,并通過M o2dem撥號上網發送心電血壓數據。掌上電腦序在PocketPC中文操作系統上采用微軟的M icrosoft Embedded Visual Tools工具開發[11]。 心電血壓數據顯示掌上電腦通過串口接收采集卡傳送的數據,在屏幕上繪出相應的心電波形。接收的數據存儲到文件,每個心電文件的文件名和文件內部都存有相應的時間信息。本系統采集每一路心電信號的同時也記錄放大倍數,在顯示心電波形的同時顯示心電的電壓幅度,方便了使用者觀察,也為心電分析提供了重要的參考依據。掌上電腦通過串口接收采集卡傳送的血壓數據,可以用柱狀圖的形式顯示收縮壓、舒張壓數據,同時顯示心率和記錄時間。 心電數據分析掌上電腦在顯示心電波形的同時分析異常心電信號,并在出現異常心電時報警。單導聯心電信號檢測技術是心電分析技術的基礎,本論文的工作就采用了單導聯進行心電信號分析。胡鵬等人利用連續小波變換及其在不同尺度上的變化規律對心電信號進行分析,可以對常見的6種心律失常,進行自動判別。通過采用M IT心電數據庫的數據進行測試,QRS波的正確檢出率在99%以上,而室性期前收縮、房性期前收縮的正確檢出率在90%以上[12,13]。本論文中就采用了此種檢測方法。在移植中充分考慮到了實時性的限制,采用定點運算,實現了心電數據的實時檢測。

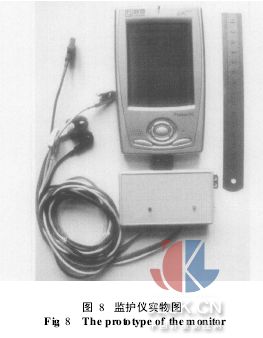

數據的遠程通訊本系統中掌上電腦可以通過M odem (調制解調器)撥號上網,使用TCP/IP協議的W insock編程,只要用戶就可以撥號連接到Internet即可與中心站通訊。在心電血壓發送完畢后還可以接收中心站的反饋信息。 結果與討論 本系統利用掌上電腦,結合生理參數檢測技術、微電子技術和信號處理技術研制了心電血壓監護系統,具有便攜性、智能化的特點和遠程傳輸能力。較好地解決了遠程對心電血壓數據進行監護的問題,可以很好的拓展心電血壓監護的范圍。 本系統的參數如下: 1)前置放大電路共模抑制比達到了90dB以上。我們用示波器觀察采集志愿者的心電信號,檢測前置放大電路的效果,完全滿足移動監護設的要求,高于AAM I (association for the ad2vancement ofmedical instrumentation)的規定(標準心電采集電路共模抑制比的最小要求為89dB,移動監護設備的最小要求為60dB[14])。 2)血壓數據轉換接口,可以準確讀取腕式血壓表近30次血壓數據,并可記錄數據采集的日期、時間。 3)本系統移植了胡鵬等人的心電算法軟件[12,13],可以對心率失常的心電信號作出實時檢測。 4)由于采用低功耗單片機和元件,整個系統十分省電。采集卡的耗電量低于25mA。在采集卡內配備了小型鋰電池,可以連續使用近8h。此系統在清華園社區范圍內進行了試用,取得較好的效果。 本系統可以方便地在家庭和社區使用,為實現遠程醫療、社區護理提供了一種有效辦法。隨著掌上電腦的普及和功能的增強,它可在生理信號監護領域發揮出更多的作用,本研究結合心電、血壓監測在這方面作出了一些有益的探索。 摘自：中國計量測控網
|
