動物和人體的嗅覺系統已經有了幾百萬年進化的歷史,它能對大量不同的復雜氣味進行辨識。人類嗅覺能夠識別和區分含量低至10-12級微量易揮發的不同分子結構的化學物。到底是什么原因使嗅覺系統能對氣味進行精確辨識一直是神經信息學研究中的熱門課題之一[1]。長期以來,由于嗅覺感受器位置的隱蔽性及其生理的特殊性造成了目前人工感覺系統的發展中人工嗅覺系統的開發水平遠低于其它人工感覺系統。在嗅覺系統的研究中,其中具有代表性意義的是Axel和Buck世紀人才基金(NCET-06-0527)從1991年開始所從事的研究工作,在持續了10余年的研究后,其成果獲得了2004年諾貝爾生理學或醫學獎。這是人們從分子水平到細胞的組織方式上研究了嗅覺系統,并闡述了嗅覺系統氣味識別在空間編碼上的識別機理。但是從時間編碼的角度來看,特別是嗅覺中樞信息處理的過程及相關的分子機制尚有很多方面有待更進一步深入研究[2-3]。 目前,MEA成為系統生物學實驗中主要的工具[4-5]。MEA提供了一個樣本跨度從細胞水平到組織水平和生物系統水平的研究平臺。用微電極陣列能無損、快速、長時間胞外同時記錄細胞群體的電活動。神經元群體發放模式往往攜帶有更為豐富和精確信息,有助于對神經元群體編碼和信息傳遞過程進行分析,即在網絡水平上研究神經元自發時間和空間活動模式[6]。MEA非常適合用于探測分離培養細胞的網絡或系統行為特性。它不僅可以記錄單個神經元的響應幅度的事件關聯,更重要的是能記錄到沿神經元分布的神經沖動的精確時間關聯。這種相關性分析,是神經生物學研究中的重要工具。在研究神經元連通性模型時,時間相關分析可以作為功能解剖工具來判斷兩個神經元是否存在相互作用的互動調節。微電極同時記錄分布式神經元活動對于分析神經元電發放的時空模式有指導性作用,可以揭示出神經網絡中的精確時間相關特性和放電模式的同步性。因此,分析多位點同時記錄的神經元的時空關聯,可以探測到沿著皮層網絡傳播的同步?jīng)_動。通過對這種分布式神經元放電的精確時間關聯編碼的分析,可以提供進一步的線索來理解神經信息處理的機理。MEA為神經信息時空編碼的研究提供了有力的研究平臺[7]。 本文在MEA的芯片表面上研究了大鼠嗅覺系統神經細胞的培養方法,制作了嗅球神經網絡細胞芯片。通過72通道神經信號接口調理電路和神經信號同步采集系統[8],獲取了微電極陣列芯片上嗅球神經網絡的神經電生理信號。文中比較了不同培養時期神經網絡的形態及其相應的電生理信號,并初步分析了嗅球神經網絡電生理信號的復雜性。這個工作對基于MEA的嗅覺系統的時間編碼研究的平臺構建做了初步的嘗試,并為下步即將開展的基于時間編碼和實驗驗證的嗅覺系統生理建模的研究打下了良好的基礎。此外,通過文中大鼠全心離體心電信號采集和海馬神經網絡自發放信號采集的實驗,文中建立的基于MEA的微電極陣列及其神經信號采集分析系統的檢測平臺可廣泛適用于神經細胞電生理和神經生物學的研究。 方法 微電極陣列檢測技術原理和嗅球神經細胞培養 MEA是在硅或者玻璃基底上采用標準硅工藝,并采用lift-off技術制作的微電極陣列,相對于FET的制作,其工藝較為簡單。圖1所示的是平面微電極陣列及微電極位點在電鏡下的顯微圖結構。電極可選用金、銥或鉑,直徑通常在幾個微米到幾十微米之間。本系統采用的是德國MCS公司生產的200/30iR-Ti-pr-T型號的微電極陣列芯片,該芯片具有60個檢測位點。
MEA預處理方法如下:親水處理和高壓滅菌處理后,用多聚賴氨酸涂層板,增加神經細胞的貼壁性能。嗅球細胞提取與培養如下[9]: 1)取材:新生鼠(孕鼠15~17 d的胚胎)于無菌條件下取腦,剪開顱骨,快速取出完整大腦剝凈腦膜,取整個嗅球備用。2)洗滌:用PBS液(pH=7. 4,下同)清洗,離心1 000 g×3次,棄上清。3)機械解離:用眼科剪剪成小碎塊(0. 5 mm3左右)。4)消化: 0. 25%胰蛋白酶10 mL消化(37℃, 30 min),每隔10 min均勻振蕩,使組織塊變成疏松白色小塊,用吸管反復吹打成單細胞懸液后,用終止液終止消化過程,用200目篩網過濾。5)清洗: PBS液清洗,離心1 000 g×3次,棄上清。6)培養:用含10μg/L的DMEM-10% FCS制備成單細胞懸液,按3×106個/mL的密度將細胞接種在事先用多聚賴氨酸涂層的MEA上,培養箱中培養2~4 h后貼壁;每3 d換液。本文培養方法是在器件上培養一層細胞,讓它們隨機地生長,在細胞密度和陣列集成度都較大的情況下,保證一部分柵極上能生長上細胞。 基于PCI和DSP多通道神經信號刺激信號產生和采集系統 為了和微電極陣列芯片接口,采集芯片上細胞的動作電位并對芯片上的電極產生刺激信號,信號調理模塊要完成兩個功能:調理神經信號使其在采集控制模塊的ADC輸入端得到理想輸入信號;調理采集控制模塊的DAC輸出,產生刺激信號。人體的神經電生理信號幅度一般從幾十μV到幾百μV,頻率的主要成分一般在幾個Hz到5 kHz之間。根據神經信號以及神經電極的接口特性,調理電路必須具備高共模抑制比、高輸入阻抗、低噪聲和低漂移。 本文以TI公司的TMS320VC5402和PLX公司的PCI9054為基礎,開發設計了一種基于PCI和DSP結構的多通道神經信號采集系統(圖2),系統指標如下: 1)通道電壓噪聲: <0. 6μVrms;2)通道數:≤72; 3)采樣速率: 80 KSPS/channe;l4)采樣分辨率: 16位/channe;l 5)采樣模式:并行同步; 6)最高傳輸速度: 12 MB/s。同時,為了對微電極陣列芯片產生刺激信號,該系統提供4通道同步DAC刺激信號的產生,通過通道選擇,可以定位到任何一個位點。 結果 檢測系統的驗證 為了驗證系統的可靠性和可行性,本文設計并進行了以下3個方面的實驗。 1)采用商用Cerebus128-ChannelDataAcqui-sition System (Cyberkinetics Inc. )配備的神經電信號模擬發生器和信號采集系統,對比測試本系統的實驗數據。本系統采集的數據波形如圖4所示。圖4中的上圖是長時間采集的模擬信號波形,波形中的梅花波用以模擬低頻成分的LFP信號,而中間夾雜的較高頻率的尖峰信號用以模擬APs信號,圖4中的下圖是局部信號的放大,可以明顯看到Spike信號疊加在低頻場電位信號上。本系統測試結果與Cerebus系統一致。

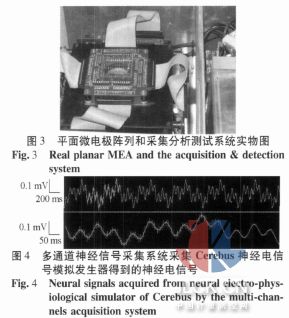

2)借鑒國外商用MEA測試系統產品培訓的做法,采用離體心臟來測試整體系統的性能。該方法能在合適條件下可肉眼觀察離體心臟的搏動,伴隨著這種搏動會有同步心電信號的出現。因此,本系統采用新生大鼠全心離體的心電信號采集實驗,初步驗證微電極陣列以及神經信號采集系統的可行性。具體的實驗方法如下: 1)取材:大鼠新生鼠; 2)將新生鼠斷頭,用眼科剪和眼科鑷分離心臟,用37℃溫浴的臺式液灌流,清除血液; 3)迅速將離體心臟置于多通道電極陣列(MEA)上,保持灌流液溫度。在這種條件下,小鼠離體心臟可以維持0. 5~1 h左右的時間搏動,具體時間視實驗情況而異。將離體新生大鼠的整個心臟放在MEA的培養皿中,如圖3所示。開啟多通道信號采集系統進行離體心電信號的采集,對其中一個通道進行連續采集得到的心電波形如圖5中的上圖所示。局部放大后其中一個的ECG信號如圖5中的下圖所示。

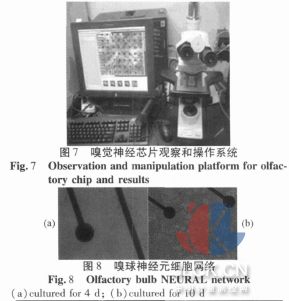

3)海馬區神經元網絡的培養和測試。由于目前人們將MEA應用于海馬區神經網絡的研究較為普遍[10],為了進一步驗證本系統的工作性能,我們也記錄了培養2周后的海馬神經網絡的多通道自發放信號(圖6)。上圖是其中一個通道連續5 s采樣記錄的實驗數據,下圖是上圖通道局部放大后的海馬神經元的Spike信號發放信號,從中可見神經元?jiǎng)幼麟娢粠追N典型的發放波形,采用葉學松等[11]的分類方法可得到明顯的分類效果。多通道同步記錄的實驗數據見圖10。 嗅球神經細胞在MEA上的培養結果細胞的生長、繁殖和代謝等生理性質,在很大程度上受各種環境因素的影響。而影響動物細胞生長、繁殖的環境因素有很多,主要有溫度、pH、營養成分、溶氧及氣體環境、滲透壓及其它因素等方面。溫度是細胞在體外生存的基本條件之一,人和哺乳動物細胞最適宜的溫度為37℃。細胞代謝強度與溫度成正比,偏高于此溫度范圍,細胞的正常代謝和生長將會受到影響,甚至導致死亡。合適的pH也是細胞生存的必要條件之一,動物細胞合適的pH值一般在7. 2~7. 4,低于6. 8或高于7. 6都對細胞產生不利的影響,嚴重時可導致細胞退變或死亡。不細胞對pH也有不同要求:原代培養細胞對pH變動耐受性差,傳代細胞系耐受性較強。對大多數細胞來說,偏酸性環境比堿性環境更利于生長。對MEA進行預處理后,在MEA上培養嗅球神經元若干天后,得到發育較好的神經網絡。嗅覺神經芯片的觀察和操作系統由LeicaDM2500和EppendorfTransferManNK2構成,如圖7所示。培養4 d后的嗅球神經元已出現互相連接,并逐漸形成網絡的現象;培養10 d后的嗅球神經網絡則更加密集,結果如圖8所示。
嗅球神經細胞網絡動作電位的同步檢測及活性判斷 我們分別記錄了嗅球神經芯片上培養了4 d和10 d后的神經元發放電信號,系統采樣頻率設置在50 kSPS/channel。60個通道的實驗統計表明,培養了4 d的芯片基本上未見明顯的神經電活動現象。圖9中的上圖和下圖分別為其中一個通道4 d和10 d后的實驗結果。通過比較采集到的不同培養天數的神經元發放信號可以看出,培養10 d后采集到的嗅球神經信號較4 d后采集到的信號在信號發放幅度上有明顯的提高。對圖10中第4通道神經元的發放進行初步統計,在1. 8 s時間內,神經元的發放次數為77個。我們對來自芯片的60個通道的記錄信號在時域和頻域上進行檢測分析和Spike信號的提取。哺乳動物嗅球的神經細胞比較復雜,由僧帽細胞(mitralcell)、簇細胞( tufted cell)、顆粒細胞(granularcell)及球旁細胞(periglomerular cell)等典型細胞構成了嗅球內一整套完整的氣味信號傳導和調節系統。根據動物嗅球神經細胞電生理仿真模型計算所得的神經細胞放電特性[12-13],本文選取了具有幾個較具代表意義的通道信號,如圖10所示。其中具有低頻能量分布的1、2通道和具有高頻能量分布的3、4通道在頻譜的結構上有明顯的同。這些不同的信號特征代表了哺乳動物嗅球系統中復雜的電生理現象。
根據以上結果,針對不同培養時期的嗅球細胞,可以通過3個方面進行活性的判斷。首先光鏡觀測嗅球網絡的形態及其互相連接,并逐漸形成網絡的過程,形成直觀的判斷。其次針對不同培養階段的狀態,通過神經電生理信號的檢測并分析其實際的網絡電活動特征。例如spike發放的強度以及位置。聯合這兩個方面的演化過程信息,還可以進一步通過光鏡下的細胞操縱來獲得時空關系上的活性特點進行判斷。最后通過電或者化學氣味的刺激來獲得嗅覺神經芯片實際的性能。由于其性能與嗅球神經元網絡的活性密切相關,顯然也可以成為判斷活性的重要依據。至于刺激實驗方案的設計與實現將會成為未來工作的一個重要方向。 嗅覺神經芯片的使用 為了在MEA上得到較為簡單的嗅覺系統的神經網絡,在接下來的工作中,我們將利用具有相對簡單的嗅覺系統的動物并制作相應的嗅覺芯片,使其在空間和形態上具有可分性。此外,我們將控制神經細胞培養的密度以及通過相應的儀器設備控制細胞的生長位點,通過觀察神經芯片上細胞的網絡結構,相應地獲得較為接近實際的網絡模型。通過本系統的電刺激信號或化學刺激信號作用于相對的神經位點,研究嗅覺神經系統網絡的動力學過程。同時,通過向芯片中加入神經遞質受體的拮抗劑,如荷包牡丹堿(bicuculline)、雙氫-β-刺酮酊(DH-β-E)等,研究這種化學物質對嗅覺系統時空編碼的影響。目前我們已經完成了具有簡單嗅覺系統(如蝗蟲觸角)以及完整動物嗅球電生理多室動力學模型的建立。如何將嗅覺系統的仿真模型及編碼研究和實際的測量對應將是未來工作的重點。 結論 本文基于MEA構建的嗅覺神經芯片及其測試系統能夠成功地獲取芯片上不同培養時期嗅球神經網絡的神經電生理信號,為分析嗅球神經網絡電生理信號的復雜性和嗅覺系統時間編碼的研究工作提供了必要的數據以及初步系統平臺,從而為下步即將開展的基于時間編碼和實驗驗證的嗅覺系統生理建模的研究打下了良好的基礎。同時,本工作建立的基于MEA及其神經信號采集分析系統的檢測平臺同樣可廣泛適合于神經細胞電生理和神經生物學的研究。 摘自：中國計量測控網
|
