四元數(quaternion)最早是為了擴展復數應用而產生與發展起來的,B.P.哈密爾頓早在1843年就在數學中引入了四元數。但是由于當時數學工具所限,其優越性尚顯示出來,直到20世紀60年代末這種方法才開始獲得實際應用。隨著空間技術、計算技術的發展,四元數的優越性日漸引起重視·人們發現四元數也可以作為表現旋轉的可選擇方法之一應用于手術導航系統中。 手術導航系統[1~3]是在手術過程中,利用計算機技術將術前或術中病人影像數據、實際手術過程中病人的病變體位以及手術工具所在的坐標系統統一起來,根據實際手術的需要對手術工具周圍的組織做出相應的顯示,對手術進行實時的導航。簡單地說,手術導航系統將病人術前或術中影像數據和手術床上病人解剖結構準確對應,手術中跟蹤手術器械并將手術器械的位置在病人影像上以虛擬探針的形式實時更新顯示,使醫生對手術器械相對病人解剖結構的位置一目了然,影像導航可使外科手術更快速、更精確、更安全。 由此可見,定位和空間配準是手術導航系統的關鍵技術·而在不同坐標系下定位又必然涉及坐標系之間的映射變換·所以本文將詳細介紹四元數在手術導航定位系統坐標映射變換中的應用以及四元數在手術導航系統空間配準中的應用。 1坐標變換中的應用 手術導航系統面臨的一個關鍵技術是有關坐標轉換的問題,具體可歸結為以下描述(如圖1所示)。

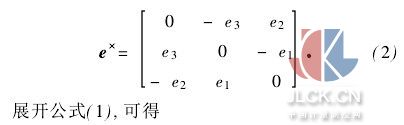

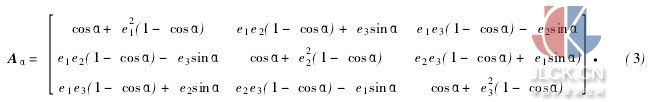

已知:①引導工具端點P在全局坐標系下的位置(x,y,z);②局部參考坐標系的坐標系原點o的位姿,包括坐標原點的位置(ox, oy, oz)及其旋轉量的四元數表示值q0, q1, q2, q3·求工具端點P在局部參考坐標系下的位置(u,v,w)。 由機器人學中有關坐標的齊次變換理論[6]可知,要解決此問題關鍵是坐標映射變換矩陣的確定·坐標映射變換矩陣推導如下: 第一步坐標變換中的旋轉量的推導。 定義e為旋轉特征向量,以e為旋轉軸,旋轉角度α,則方向余弦矩陣(即坐標變換中的旋轉量)可表示為

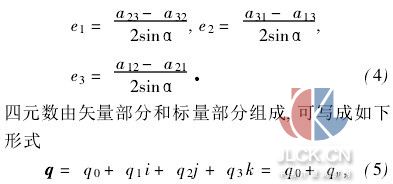

(3) 設方向余弦矩陣Aα的元素為aij,旋轉特征向量e的元素可表示為

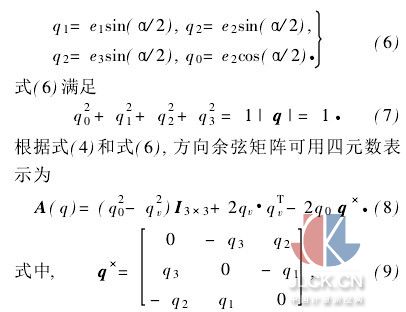

根據旋轉特征向量和旋轉角,定義四元數矢量部分和標量部分如下
(10) 以上確定了齊次坐標變換中的旋轉量。 第二步確定齊次坐標變換矩陣。由機器人學中齊次變換理論可知
T即為所求的坐標映射變換矩陣。式中ox,oy,oz為坐標原點的位置,亦即局部參考坐標系的移動量。 綜上所述,由機器人學中有關坐標的齊次變換理論知,可按式(12)求解  (12)
2空間配準中的應用 手術導航系統中,空間配準(registration)主要用于手術前的計劃和手術中的處理[7,8]·通過對由位置傳感器確定的坐標空間和術前多模態醫學圖像確定的坐標空間配準,導航系統可以將術前重建所得的虛擬數據與術中空間位置的數據實時地聯系起來,這樣就消除了醫生僅憑主觀判斷將多模態醫學圖像與實際手術過程相匹配時可能引起的誤差,減小了手術的復雜性和危險性,縮短了手術時間[9]·空間配準是一個坐標空間和另一個坐標空間一對一的映射或變換,即兩個不同空間中相對應于同一醫學解剖特征的兩點之間的映射·空間配準是手術導航系統中的一個十分關鍵的技術。 下面將詳細介紹四元數法在手術導航系統空間配準中的應用·為簡化起見,僅研究對應空間點集的配準方法。 2.1配準方法 假設一一對應的兩個空間點集U和X的坐標已給定,每個點集有n個點, U={ui,i=0,1,2,…, n}和X={xi,i=0,1,2,…, n},每對點ui,xi有m個坐標ui=(ui1,ui2,…,uim),xi=(xi1,xi2,…,xim)·為了使它們配準起來,就是要找到最優的旋轉矩陣R和平移向量T,滿足目標表達式

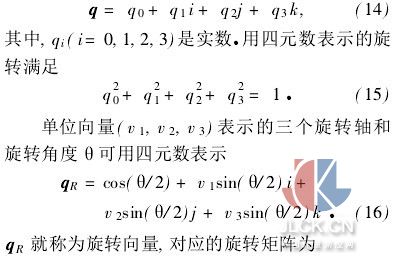

其中,R是3×3的旋轉矩陣;T是3×1的平移矩陣。 關于這個最優問題,可以用基于四元數(quaternions)的非迭代算法，在三維情況下,可以用四元數(三個旋轉軸,一個旋轉角度)表示R3中的旋轉，四元數有如下形式
(17) 使用四元數表示R3中的旋轉,需要計算四個旋轉參數和三個平移參數來評估兩個點集之間的移動·將這些參數放入一個向量q=[qT,qR]中,qT表示平移向量,qR表示旋轉向量·配準的目標表達式就可以轉換為式(18),也就使得目標函數f(q)的值最小

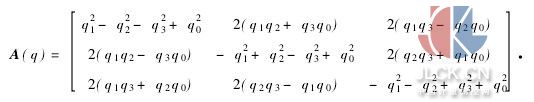

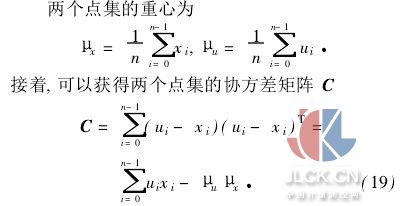

其中,R(qR)表示四元數qR(旋轉向量)對應的旋轉矩陣

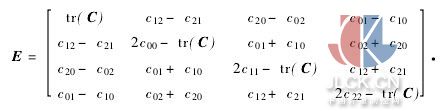

讓tr(C)表示C的跡,就是矩陣對角線的和·定義對稱矩陣E為  (20)
最后,用Jacobi方法計算矩陣E的特征值和特征向量。 使目標函數
達到最小的四元數就是矩陣E的最大特征值所對應的特征向量·qR表示這個向量,最優平移參數為

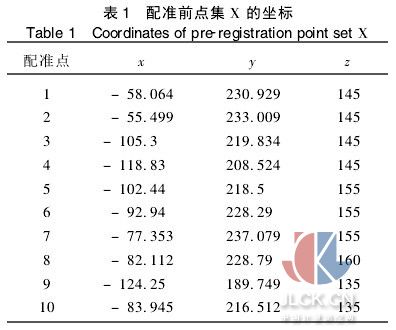

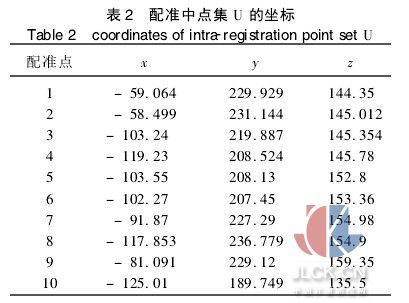

兩個點集的配準向量為[qT,qR]。 2.2實驗結果 配準結果: 四元數qR:[0·363 0·125 -0·30 0·22]; 平移向量qT:[-0·006 55 -0·069 4 0·078 3]誤差Fqx:0·32;Fqy:0·24;Fqz:0·078·
3結語 本文詳細介紹了四元數在手術導航定位系統坐標映射變換中的應用以及四元數在手術導航系統空間配準中的應用，詳細推導了將一四元數轉換為旋轉矩陣的過程,進而應用坐標的齊次變換理論解決了手術導航系統中坐標變換的問題，通過基于四元數(quaternions)的非迭代算法的引入,解決了手術導航系統中的又一關鍵技術空間配準問題，在實際開發的手術導航模體演示系統NEU-IGSS中,上述兩項關鍵技術均得到了成功的應用。 摘自：中國計量測控網
|
