隨著功能安全標準和技術的普及，業內對安全工程的SIL評估、安全產品的SIL認證的需求也逐漸增加，越來越多的SIL背后的技術細節問題成為人們關注和研究的對象。診斷覆蓋率便是其中之一。 1 如何理解診斷覆蓋率 根據GB/T 20438(IEC 61508)標準，診斷覆蓋率(diagnostic coverage)是指進行自動診斷測試而導致的硬件危險失效概率的降低部分。這里有兩點需要注意。 一是，這里的診斷是指的部件的內部自診斷，這些診斷測試包括，但不限于：比較檢驗，例如監測和比較冗余信號;附加內部測試?yán)谐绦?，例如?nèi)存的校驗和;外部激勵測試，例如通過控制路徑發送一個脈沖信號;某個模擬信號的連續監測，例如檢測指示傳感器失效的超量程值。相對于診斷測試的是檢驗測試(proof test)，即，用以檢測安全相關系統失效的周期性測試，在必要時可把系統復原到正常狀態或?qū)嶋H上接近正常的狀態。一般來說，檢驗測試為離線的外部測試。 二是，這里的診斷覆蓋率實際上是指的危險失效的診斷覆蓋率。直觀上看診斷覆蓋率這個概念，很容易被理解為所有可以被診斷測試檢測到的失效率部分與總的失效率之比。 即 但是在功能安全理論中，由 于把失效率按照失效模式影響的不同又細分為安全失效(l S )和危險失效(l D )，那么就相應的出現了可以被檢測到的安全失效(l SD)和可以被檢測到的危險失效(l DD)，因此診斷覆蓋率也相應的有危險失效的診斷覆蓋率DC D 和安全失效的診斷覆蓋率DCS，其中
2 如何分析計算診斷覆蓋率 為了計算診斷覆蓋率，需要準備好如下的材料，這些材料也是進行功能安全評估所必需的： ——設備/系統的詳細方塊圖，描述子系統之間以及子系統與系統中可能影響所考慮的安全功能的部分之間的關聯; ——子系統硬件示意圖，描述每一部件或組件，以及部件之間的關連; ——每個部件或組件的失效模式和相應的失效率。

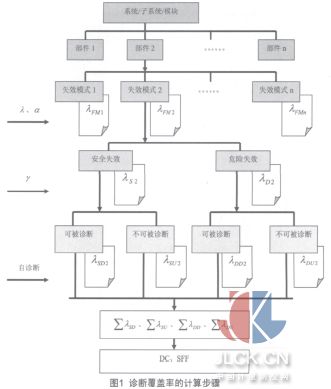

如圖1所示，診斷覆蓋率的計算步驟如下： a、 視待分析對象的復雜程度，以合理的方式將其劃分為多個子系統或模塊，對于簡單的對象，可以視為一個模塊; b、 對每一個模塊的每個部件或組件，分析其可能的失效模式，并確定該種失效模式可能的失效率占該部件或組件總失效率的百分比(a );這里的分析應包括所有的部件，不論電氣的、電子的、機電的還是機械的，只要這些部件是為了保證安全功能可以正確實施所必需的。對于每個部件應考慮所有可能導致某種非安全狀態的危險失效模式(當要求響應時阻止這種安全響應)或?qū)υO(shè)備/系統的安全完整性的其它損害。 c、 在不存在診斷測試的情況下，根據將導致的結果(不存在診斷測試時)對失效模式進行以下分類： ——安全失效(即：E/E/PE安全相關系統的安全完整性沒有受到損害，例如，失效導致安全關機或?qū)/E/PE安全相關系統的安全完整性沒有影響); ——危險失效(即：導致E/E/PE安全相關系統或系統的部分喪失功能或?qū)е翬/E/PE安全相關系統的安全完整性產生了不同方式的損害)

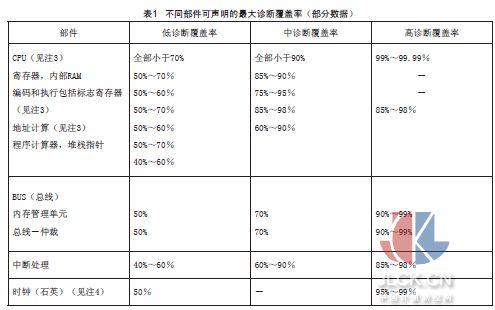

d、 引入配比系數g，即安全失效或危險失效占總失效的百分比，從而求得l S 、l D 。需要說明的是，在對每一部件或組件的失效率λ 進行估算時，應使用來自公認的工業源數據，并考慮應用環境因素。特別是在子系統包含較少數量的部件的情況下，以及在估算某個特定部件的安全和危險失效概率過程中出現的任何錯誤會對安全失效分?jǐn)?shù)的計算產生重大影響的情況下，最好是使用具體應用的數據。另外，對于簡單部件來說，安全失效和危險失效的劃分可能是確定性的，其它情況則基于工程判斷。對于復雜部件，不能對失效模式進行詳細分析時，通常將失效分為安全失效50%，危險失效50%。 e、 考慮診斷測試的作用，對每一部件或組件的每一失效模式，估算診斷測試可檢測到的安全失效分?jǐn)?shù)(dc S)和診斷測試可檢測到的危險失效分?jǐn)?shù)(dc D )，從而將失效率細分為可檢測到的安全失效(l S D )、不可檢測到的安全失效(l S U )、可檢測到的危險失效(l D D )、不可檢測到的危險失效(l SU )。在估算dc S 、dc D 的過程中，對于簡單的部件，其短路和開路失效可以被100%的診斷覆蓋率檢測到，但是對于復雜的B類部件，一般來說很難清晰全面的羅列出所有的失效模式及其關聯影響，或者由于技術等方面的限制很難被100%的診斷檢測到，因此，其診斷覆蓋率的最高聲明值被加以限制(見表1，詳細信息請參見GB/T 20438-2附錄A)。我們在估算時應考慮這些限制，否則將需要給出詳細的說明來證明該估算的可靠性。
h、 同時，我們還可以求得功能安全理論中的另一個重要參數——安全失效分?jǐn)?shù)(SFF)。
3 結束語 通過采用診斷測試技術來降低發生危險失效的可能性，提高系統的安全完整性;通過分析計算診斷覆蓋率來為證明系統的安全完整性提供必要的有理有力的依據。診斷覆蓋率的分析技術正逐步的發展和完善，一些專用的方法和數據支撐體系也正逐步建立。由于起步較晚，我國在技術研究和數據儲備上與國外發達國家相比尚有一定差距。但是，隨著我們對這一理論體系接受和關注的不斷升級，差距必將逐步縮小。 摘自：中國計量測控網
|
