在不研磨超薄透鏡的生產過程中，超薄透鏡與其玻璃模組要分別經過強堿溶液預浸、去離子水清洗、熱風烘干等過程。由于超薄透鏡與其玻璃模組的材料與結構的特點，在生產工藝中，對預浸、清洗、烘干的溫度控制提出了極嚴格的要求。否則，模組在生產線上會受熱應力影響而開裂，導致模具與透鏡損壞。對于通常采用的“位式”溫度控制，即根據溫度設定值決定電熱體通電或斷電動作。由于系統的熱慣性，被控制的溫度值呈波浪變化，不能滿足生產工藝過程對溫度控制提出的嚴格要求。在該生產線的研制過程中，我們采用了交流調功加熱智能PID控制系統。 系統原理與組成

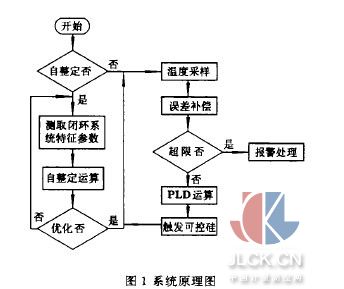

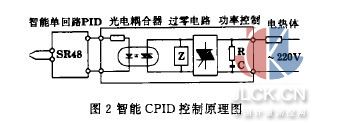

智能控制是當前控制技術發展的新動向，本生產線上采用的智能PID技術具有溫度傳感器誤差補償、傳感器短路及斷路指示、溫度超限報誓、加熱器斷路報警等功能。特別是系統可以根據實際閉環系統的結構及參數的不同，自動整定對應的最佳PID參數。 積分時間常數T，表示積分速度的大小。T，越大，積分速度越慢，積分作用越弱，不能較快地達到穩定狀態，消除靜差慢。反之，T，越小，積分速度越快，積分作用越強，消除靜差越快，但積分作用太強，會使?fàn)顟B(tài)性能變差。增大T。即增大微分控制作用，可加快系統響應，降低超調，增加系統的穩定性。但TD過大，會使系統的抗干擾能力下降。 在系統接成閉環的情況下，具有智能的PID調節器可進入自整定狀態，其自整定算法根據系統從擾動態到穩態的響應過程，計算并得出實際系統的最佳PID參數，從而提高該實際系統的控制品質。 整條生產線的溫度控制分為三個區，分別是預浸強堿溶液加熱溫控區，去離子水清洗加熱溫控區和強制熱風烘干溫控區。各區溫度隨產品規格、出爐溫度、清潔程度及生產率不同，可在40一98C范圍內調整設定。各區被加熱介質、加熱器及傳感器的安裝排列等決定其閉環系統的結構特征參數不一樣，故各區分別由單獨的智能PID調節器控制(智能PID調節器均選用日本SHxMAnEN公司的SR4s)，由此產生對應的可控硅的觸發脈沖。在一定的周期內，根據可控硅導通與截止的占空比控制流過對應加熱器上正弦交流電流的半波個數，即可實現智能PID控制的交流調功，從而實現溫度的精確控制(如圖2所示)。
