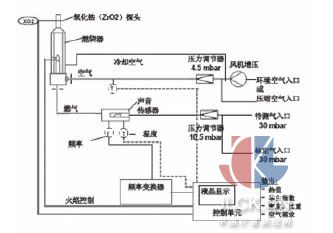

安鋼中厚板熱處理生產線的主體設備是由德國LOI公司設計的輻射管加熱輥底式熱處理爐，主要用于鋼板的無氧化正火、回火等工藝操作，該系統采用RBM2213型熱值儀，對煤氣熱值進行實時檢測，根據檢測結果自動調節煤氣流量，達到對爐溫的精確控制。 RBM2213型熱值儀屬于非卡路里的測量，用于測量可燃?xì)怏w的燃燒特性，可連續測量熱值、華白指數、密度和最少空氣需求量，測量值顯示在液晶屏上，輸出量為4-20mA信號。 一、工作原理 RBM2213型熱值儀根據測量原理在結構上大致可分為三個部分，分別為空氣回路部分、燃?xì)饣芈凡糠趾涂刂茊卧糠郑缦聢D所示，下面分別介紹。
(一)空氣回路 空氣可由風機或壓縮空氣供給，用于燃燒和冷卻。我廠使用的是風機供給，過濾后的環境空氣經風機增壓后分為兩路，一路直接進入燃燒管起冷卻作用，另一路進入燃燒器內輔助燃燒。用于燃燒的空氣壓力值由工廠設定，可以根據燃?xì)忸愋秃蜏y試證書，由安裝在熱值儀內的調壓閥調整，調節空氣壓力最高大約4.5mbar?？諝獾膲毫Υ笮∮蓧毫﹂_關監控，若空氣量不足，控制柜內的觸點動作，經由程序控制的安全裝置切斷燃?xì)夤┙o。 (二)燃?xì)饣芈?/p>
燃?xì)饣芈酚袃蓚€進口，分別用于連接待測氣和標定氣，兩種氣體各有一個電磁閥控制通斷，由控制單元控制進入的是待測氣或者是標定氣。燃?xì)獾膲毫τ蓧毫φ{(diào)節器調整，控制進入燃燒管的燃?xì)鈮毫Υ蠹s為10mbar，并由壓力開關監控，如果燃?xì)饬坎蛔?，控制單元會切斷燃?xì)夤┙o，LCD屏上也會顯示報警信息。 燃?xì)庠谶M(jìn)入燃燒管前會流經密度測量單元，在密度測量單元內部安裝有風笛管，燃?xì)饬鹘?jīng)風笛管時會產生聲音，從而可以通過麥克風測出相應的燃?xì)忸l率。 (三)控制單元 控制單元是熱值儀的核心，主要由機架和功能模塊組成，控制整個測量過程。當按下面板上的“ON”按鍵后，若燃?xì)鈮毫涂諝鈮毫Χ紳M足要求，則打開電磁閥，燃?xì)馔ㄟ^風笛管進入燃燒管，由點火電極點燃，點火成功并形成一個完全的火焰后，燃燒管內燃?xì)馊紵笫Ｓ嗟目諝庵醒鯕夂繒３忠粋€穩定值，燃燒后的廢氣從燃燒管中排出前會流經lambda探頭，而lambda探頭可檢測燃燒廢氣中的剩余氧氣含量，因lambda探頭的工作范圍為2Vol.%-10Vol.%，所以廢氣中的剩余氧氣含量必須在此范圍內，控制單元才可自動轉換為測量模式，此時，控制單元根據原始數據如燃?xì)鉁囟?由溫度傳感器直接測量)、空氣溫度(空氣在進入燃燒管前由溫度傳感器直接測量)、剩余氧氣含量和燃?xì)忸l率，計算出密度、最少空氣需求量、熱值和華白指數等數據，原始數據和計算數值均可在LCD顯示器上顯示，計算值還能各自以4-20mA的電流信號輸出出去，其它一些檢測信號、實際工作模式和故障信息等也可在LCD顯示器上顯示，而以上所有操作都是通過面板上的按鍵完成的。 二、應用問題 (一)由于加熱爐使用的是自己公司內部的煤氣，熱值不穩定，波動很厲害，前期熱值儀沒有投用時，在某時段因為煤氣熱值過高所以爐子燃燒后的廢氣溫度也過高，過高溫度的廢氣經常燒毀用于檢測廢氣壓力的壓力開關，不僅影響了正常的生產，也造成了安全隱患，而使用熱值儀后，此現象再沒出現過。 (二)在熱值儀使用過程中，經過一段時間的觀察，發現熱值儀安裝地點附近裝卸鋼板比較頻繁，空氣中灰塵較多，使熱值儀空氣回路增壓風機濾網堵塞，導致風機經常跳閘，影響熱值儀正常工作，后對濾網進行定期清理，此問題得以解決。 摘自：中國計量測控網
|
