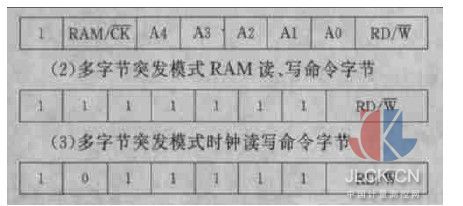

1引言 流量儀表廣泛應用于各工業生產過程中,為生產過程的自動化提供重要的數據。特別在蒸汽、氣體、水等流量的貿易結算中,流量儀表起到仲裁的作用,流量的精確度直接關系到供方和用戶之間的經濟利益,這就要求流量儀表的精確度要高。流量儀表運行時的精確度可以通過對流量傳感器設計、二次儀表測量電路等改進來實現。但是,普通的流量儀表大多用交流電供電,當停電時是不能進行計量的,此時的流量還存在,這就造成了累積流量很大的不確定性誤差,引起供方和用戶之間爭議,有時引起雙方很大的矛盾。為此,筆者設計的流量儀表增加了記錄掉電次數和掉電時間的功能,可以估算這段時間流量來補償累積流量,減小不確定性誤差。 2DS1302簡介 對掉電的記錄主要是通過對實時鐘DS1302進行操作來實現。為此先對其加以介紹。DS1302是串行實時鐘電路,內部具有實時鐘、日歷和靜態RAM。 2.1DS1302特點 (1)實時鐘、日歷提供了秒、分、時、日、星期、月和年等數據,可根據月份和閏年的情況自動調整,其中時可以采用24h或12h格式; (2)31字節靜態RAM供用戶使用; (3)8腳DIP或SOIC封裝; (4)在2.5V工作時,芯片電流小于300μA; (5)可選的涓流充電方式; (6)簡單的3線串聯I/O接口; (7)工作電源和備份電源雙引腳輸入。 2.2基本控制操作 為了初始化數據讀寫操作,必須在SCLK引腳為低電平時,RST信號低變高來啟動操作,先將具有地址和控制信息的8位數據(控制字節)裝入芯片寄存器內,接著是讀出或?qū)懭氲臄?shù)據。根據控制字節的命令數據的讀、寫可以是單字節或多字節的突發方式進行。所有的數據寫入DS1302時,時鐘上升沿有效,而讀出的數據在時鐘下降沿輸出。 2.3命令字節 每次數據的傳輸都是由命令字節開始,最高位必須是1,傳輸始終從最低有效位開始。命令字節格式: (1)單字節讀、寫命令字節;

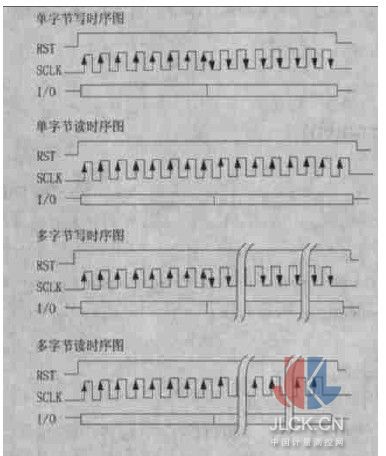

2.4讀寫實時鐘的時序及子程序

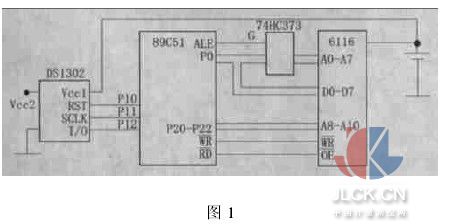

根據上面的時序圖,對DS1302操作的子程序如下,其中READ為單字節讀,WRITE單字節寫,BUS-TRD多字節讀。 RSTBIT P1.0;P1.0接RST端 SCLK BIT P1.1;P1.1接SCLK端 DAT BIT P1.2;P1.2接I/O端 BUSTRD:CLR SCLK;多字節讀 NOP ; SETB RST ;RST為1 MOV A,#0BFH ;多字節命令 ACALL WBYTE ;寫入命令 RLOP:NOP ACALL RBYTE ;讀出1字節 MOV@R0,A ;讀出數據轉存 INC R0 ;修改指針 DJNZ R3,RLOP ;直到讀完為止 CLR RST ;RST為0 RET WRITE:CLR SCLK;單字節寫,A寫入命令,R2 NOP;為寫入數據 SETB RST ;RST為1 ACALL WBYTE ;寫命令字節 MOV A, R3 ;寫入數據送A ACALL WBYTE ;寫數據 CLR RST ;RST為0 RET READ:CLR SCLK;單字節讀,A讀出的命令,R NOP ;為數據 SETB RST ;RST為1 ACALL WBYTE ;寫命令字節 ACALL RBYTE ;讀出1字節數據 CLR RST ;RST為0 RET WBYTE:MOV R7,#08H;移入1字節數據 WBYTE1:RRC A ;輸出位送C MOV DAT,C ;C送到I/O端 SETB SCLK ;SCLK上升沿 CLR SCLK DJNZ R7,WBYTE1;8位輸出完為止 RET RBYTE:SETB DAT ;移出1字節 MOV R7,#08H ;R7為位數計數器 LOP:CLR SCLK ;產生下降沿 MOV C,DAT ;讀取數據位 SETB SCLK RRC A ;讀取數據位送A DJNZ R7,LOP ;直到8位讀完 RET END 3掉電記錄設計 對掉電記錄的主要電路如圖1所示,RAM6116和實時鐘DS1302的備用電源由電池供電,DS1302內有涓流充電電路,掉電后6116可以保存數據,DS1302實時鐘可以繼續工作。 3.1影子時鐘設計 CPU的T0作為定時器,采用方式1,設計定時時間100ms,其中斷程序再計數10次,即產生一個秒的定時器。在每個秒的中斷程序中將DS1302的時鐘數據(7字節)讀出,再寫入DS1302的RAM內,程序運行時DS1302內RAM的數據(前7字節)就是影子時鐘,它跟隨DS1302的時鐘變化而變化。

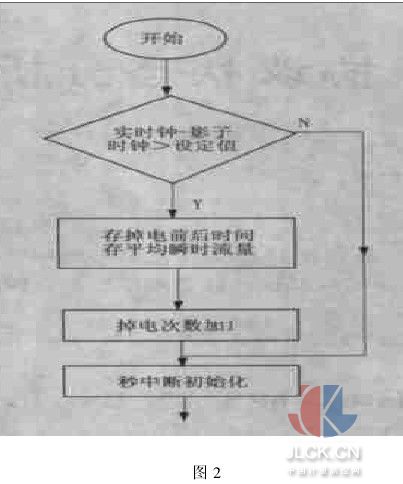

3.2掉電次數和時間的記錄 當?shù)綦姾?程序停止運行,所以,影子時鐘也停止工作,影子時鐘記錄了掉電前1s的時刻。而DS1302的備用電池保證了其實時鐘繼續工作(計時)。每次上電,程序首先將實時鐘數據讀出和影子時鐘進行比較,若二者之差大于設定值,則表明有1次掉電,此時的實時鐘數據為上電的時刻,影子時鐘為掉電時刻,二者之差為這次掉電時間。將掉電前后的時刻、掉電次數計數器加1后以及掉電時間累積(掉電前后之差)保存數據到6116內。估算掉電時間段的累計流量,若采用掉電前平均的瞬時流量進行計算,就要計算平均瞬時流量,為此,要記錄第一次上電的時間,用現在的時間減去第一次上電時間為儀表工作時間(近似),用累計流量除以工作時間即為平均瞬時流量,平均瞬時流量乘以這次的掉電時間就是掉電時間段的累積流量。當然,估算掉電時間段流量的方法很多種,設計一個參數來確定哪一種方案,由供方和用戶方協商來選擇。 3.3程序框圖 程序框圖如圖2所示,程序開始首先判斷實時鐘和影子時鐘之差是否大于設定值,不大于說明沒有掉電,繼續執行;若大于設定值說明一次掉電,保存數據,估算掉電時間段的流量。
4結束語 通過對儀表的掉電次數和時間的記錄,估算掉電期間的流量,較好地解決貿易雙方的矛盾,這種方法不但適應流量儀表,也可以應用于其它有需要記錄掉電參數的儀表中。 摘自：中國計量測控網
|
