1引言 流量計掉電自動監測模塊的設計,主要針對于解決流量計應用中存在的實際問題——由于人為等因素使流量計的電源掉電,造成流量計量的損失,卻又無法準確評估,同時又缺乏依據予以說明。雖然,流量自動監測(SCADA)系統能及時監測到掉電的發生,但該系統的組建成本和對維護的要求相對比較高,令一般單位負擔困難。為此,以FLYS1213型固定式超聲波流量計為基礎,特別設計了一種與流量計配套使用的小型裝置——掉電自動監測模塊,來解決這一問題。 2掉電自動監測模塊的主要功能 掉電自動監測模塊的主要功能有: (1)流量計電源掉電、上電的自動檢測; (2)100條掉電信息的循環存儲、可選打印和刪除; (3)流量計參數的實時查詢和打印; (4)日歷時鐘; (5)鍵盤操作的二級權限管理。 3掉電信息的管理 流量計的掉電信息包括兩部分,一是掉電記錄,二是掉電刪除記錄。 掉電記錄包括最近的100條記錄,采用循環存儲的方法保存在EEPROM中,即記錄1～100從存儲區的首地址依次存放,第101條記錄覆蓋第1條記錄,第102條記錄覆蓋第2條記錄,依此類推。每一條掉電記錄的內容包括:掉電時間、上電時間、掉電時間間隔、掉電前和上電后流量計的測量參數(含單位)——流速、流量和正/負累計值,并據此對掉電期間流量計量的損失進行估計。其中,掉電和上電時間的格式為“年-月-日時:分:秒”。掉電時間間隔以30天為限,在30天以?xún)?nèi),數據格式為“日-時-分-秒”;在30天以外,模塊不給出具體數據,只提示“時間超過30天”。 掉電刪除記錄包括最近的10條記錄,同樣以循環的方式存儲。每一條掉電刪除記錄包括三部分內容:歷史掉電記錄的刪除操作所發生的時間、所刪除記錄對應的時間范圍,以及操作者的代碼。刪除操作時間的格式同樣為“年-月-日時:分:秒”,所刪除記錄的時間范圍包括一個起始時間和一個終止時間,起始時間為刪除的第一條記錄的掉電時間,終止時間為刪除的最后一條記錄的上電時間。模塊所允許的能刪除歷史記錄的操作者最多可以有三個,對于每一位操作者來說,其代碼是惟一的。 模塊的鍵功能操作采用兩級權限管理。首先,所有鍵功能的進入采用第一級密碼保護,以控制基本操作的權限。另外,鑒于歷史掉電記錄的重要性,對于歷史掉電記錄的刪除功能設置了第二級密碼,只有更高一級的管理者才能進入。第二級密碼同時也作為相應操作者的代碼,以區分刪除操作的執行者。 掉電信息的查詢和打印均可以隨意選擇,可以是其中任一項紀錄,也可以是某一段記錄,或是全部記錄。 4掉電自動監測模塊的硬件電路實現 掉電自動監測模塊的硬件電路結構框圖如圖1所示。

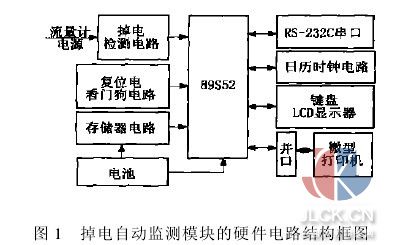

模塊采用廣泛應用的51系列單片機89S52為控制核心,89S52內部有8kB程序存儲器,不必再外擴。另外,模塊還包括復位電路、看門狗電路、掉電檢測電路、存儲器電路、人機對話電路、RS-232C串口電路和電池電路。 看門狗電路防止因程序跑飛而影響模塊的正常運行?？撮T(mén)狗定時時間為1.4s,一旦超時,電路產生信號強制模塊復位。 掉電檢測電路實時監視流量計的電源,檢測電源的掉電和上電信號,并通過/INTR1引腳向89S52申請中斷,以便記錄相關信息。 存儲器電路包括16k EEPROM 24C16和8kSRAM 6264。24C16具有不易失特性,用于存儲流量計的掉電信息,作為監測依據。6264作為在線數據的存儲,模塊上電后,將存儲在EEPROM中的掉電信息讀入6264中,以備查詢和打印。另外,流量計的實時測量數據也存儲在6264中,僅在掉電時刻才由6264寫入EEPROM中保存。 日歷時鐘電路由DS12C887實現,為模塊提供精確的日歷時間,并且每分鐘通過/INTRO引腳向89S52申請中斷,以便及時更新模塊時間。 人機對話電路包括三部分:5鍵鍵盤、20字符×2行LCD顯示器和16字符/行的微型打印機。鍵盤用于設置和修改模塊參數、在線查詢流量計測量參數、歷史掉電記錄的查詢、打印和鍵盤操作權限管理等。為了減小模塊體積,鍵功能設置采用復合鍵方式,包括參數調整、上翻(+1)、下翻(-1)、打印、查詢、確認、返回、密碼修改、刪除歷史記錄等。LCD顯示器用于配合鍵盤操作,顯示相應信息,在參數調整過程中,以閃爍的方式提示正在修改的數據位。微型打印機用于打印所選的掉電信息或流量計的實時測量參數。 RS-232C串口電路用于實現模塊和流量計的串行通信,以獲取流量計的實時測量數據,包括流速、流量、正/負累計值和狀態信息等。通信的可靠性對于流失流量的準確計量至關重要。

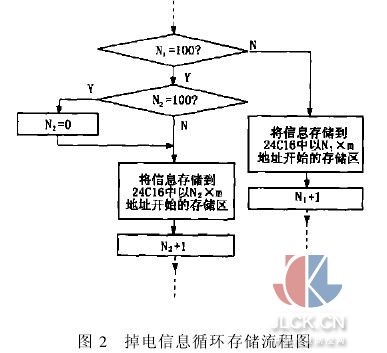

電池電路在電源掉電期間,為模塊供電,以便將掉電信息存儲到24C16中。 5掉電自動監測模塊的軟件設計 掉電自動監測模塊的程序采用模塊化設計方法,主要包括主程序、掉電處理子程序、日歷中斷子程序、鍵盤和顯示子程序、打印子程序、串行通信子程序等。掉電信息在24C16中是以循環的方式存儲的,其流程如圖2所示。其中,N1為現有掉電記錄的計數器,N2為循環覆蓋記錄的計數器,m為一條記錄的長度。 6結束語 目前,掉電自動監測模塊已經順利投入使用,現場運行狀態良好,充分證明模塊具有成本低、體積小、操作簡單、安裝方便、性能穩定、運行可靠的優點,具有很好的實用價值。 摘自：中國計量測控網
|
